HOMMEL-ETAMIC FMS 8200

Производство:
JENOPTIK Industrial Metrology Germany (Германия)

HOMMEL-ETAMIC FMS 8200
HOMMEL-ETAMIC FMS 8200

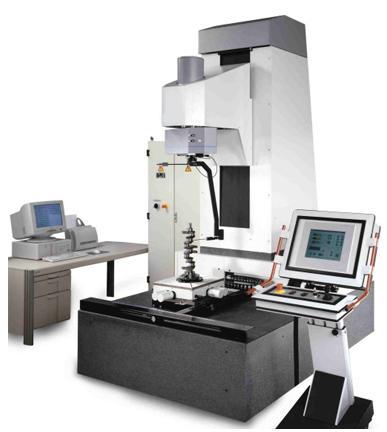

Измерительная станция HOMMEL-ETAMIC FMS 8200 предназначена для контроля всех параметров отклонений формы и позиционных допусков.
Специальная конструкция со шпинделем, на который установлен измерительный датчик, и пятью измерительными осями представляет собой очень гибкое решение для автоматизированного измерения всех отклонений формы и позиционных допусков на крупных и тяжелых деталях.




Особенности системы:

  • Автоматический баланса веса при повороте измерительного датчика;
  • Стол на пневмоподшипниках с возможностью линейного перемещения по направляющим X и Y;
  • Для автоматического выравнивания детали в направляющие X и Y интегрированы оси А и В;
  • Оси X, Y и Z с функцией измерения прямолинейности;
  • Пять измерительных осей, две оси для выравнивания, а также дополнительные оси для измерения V-образных моторных блоков;
  • Автоматическая настройка измерительной системы по диаметру заготовки.




Преимущества системы:

  • Полностью автоматизированный измерительный цикл с широкими возможностями для анализа программным обеспечением TURBO FORM;
  • Идеально подходит для блоков цилиндров, коробок передач, коленчатых валов, поршней большого диаметра и т.п.;
  • Мобильный блок управления для легкого управления всей системой;
  • Комплексная защита от столкновения для увеличения срока службы и повышения производительности;
  • Автоматическое переключение направления измерения для различных задач за один прием;
  • Легкая смена обрабатываемой детали благодаря широким диапазонам измерения и перемещения.




Технические характеристики:

Диапазон измерений
Макс. изм. диаметр, мм: 300
Мак. изм. высота, мм: 1250 / 1500 *
Макс. рад. расстояние, мм: 210
Ось вращения (ось С)
Размеры стола, мм: 600 × 450
Выравнивание детали: автоматическое
Ошибка отклонения от круглости
мкм + мкм / мм изм. высоты, мкм:
0,1 + 0,0008
Ошибка осевого биения
мкм + мкм / мм радиуса, мкм:
0,1 + 0,0008
Тип подшипников: пневматические
Максимальная нагрузка, N 3000
Максимальная скорость вращения, об/мин 12
Разрешение, °: 0,01
Точность позиционирования , °: 0,1
Вертикальная ось (ось Z)
Диапазон измерения, мм: 1300
Ошибка прямолинейности/100 мм, мкм: 0,3
Ошибка прямолинейности
на всем диапазоне, мкм:
2,6
Скорость измерения, мм/с: 16
Скорость позиционирования, мм/с: 25
Ошибка позиционирования/
на всем диапазоне:
15 мкм / 1300 мм
Горизонтальная ось (ось R)
Диапазон измерения, мм: 150 + 100
Ошибка прямолинейности/150 мм, мкм: 1,5
Скорость измерения, мм/с: 16
Скорость позиционирования, мм/с: 25
Ошибка позиционирования/
на всем диапазоне:
5 мкм / 150 мм
Ось перемещения стола Х (ось X)
Диапазон измерения, мм: 800
Ошибка прямолинейности/100 мм, мкм: 0,3
Ошибка прямолинейности
на всем диапазоне:
1,6 мкм / 800 мм
Скорость измерения, мм/с: 16
Скорость позиционирования, мм/с: 25
Ошибка позиционирования/
на всем диапазоне:
10 мкм / 800 мм
Ось перемещения стола Y (ось Y)
Диапазон измерения, мм: 300
Ошибка прямолинейности/100 мм, мкм: 0,3
Ошибка прямолинейности
на всем диапазоне:
0.9 мкм / 300 мм
Скорость измерения, мм/с: 16
Скорость позиционирования, мм/с: 25
Ошибка позиционирования/
на всем диапазоне:
6 мкм / 300 мм
Размеры и вес измерительной системы
Длина, мм: 1704
Ширина, мм: 2250
Высота, мм: 3316
Вес, кг: 7500

Все точностные характеристики даны в соответствии с DIN 1101 и при температуре 20 ± 1 °C.
Измеряемое отклонение от круглости при фильтре 0-15 S/r; 6 об/мин; LSC.
Измеряемое отклонение от прямолинейности при отсечке шага 2,5 мм; 100 мм/мин; LSS.
* - по запросу.
