Магнитный линейный датчик LM10

Производство:
Renishaw plc (Великобритания)

LM10
LM10

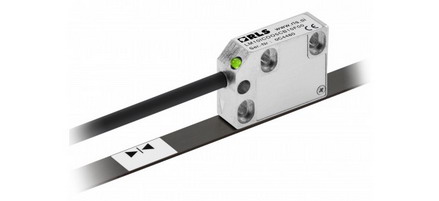

Датчик LM10 состоит из герметичной измерительной считывающей головки, которая перемещается над магнитной самоклеящейся шкалой с зазором до 1,5 мм и может иметь диапазон измерения до 100 м.

В считывающую головку встроен светодиодный индикатор правильного положения головки и исправности датчика. Отсутствие жестких допусков и специальное оборудование для установки магнитной ленты упрощают монтаж устройства LM10. Референтная метка может быть заранее установлена на магнитную шкалу или приклеивается над лентой с помощью самовыравнивающего приспособления, которое значительно упрощает процесс установки.

Датчики LM10 производятся в двух вариантах – с цифровым или аналоговым выходом. Датчики с цифровым выходом имеют разрешения 1, 2, 5, 10, 20 и 50 мкм. При максимальном разрешении (1 мкм) LM10 обеспечивает скорость перемещения до 4 м/сек.

Разработанные для жестких условий эксплуатации, датчики линейных перемещений имеют диапазон рабочих температур от -20 до +85 °C и степень защиты - IP68, обладают высокой устойчивостью к ударам, вибрациям и давлению. Магнитная шкала устойчива к химическим веществам, применяемым в разных отраслях промышленности. Бесконтактное считывание LM10 обеспечивает отсутствие трения и износа компонентов измерительной системы, механического гистерезиса при максимальной скорости и ускорениях.

Датчики LM10 гарантируют надежную работу в сложных и тяжелых условиях эксплуатации, они успешно применяются в деревообрабатывающей, камнеобрабатывающей, металлообрабатывающей, текстильной, печатной, пластмассовой промышленностях и т.д. Они пригодны также для систем автоматизации и сборочных конвейеров, для лазерной, плазменной и гидроабразивной резки, производства микросхем, печатных плат и т.д.



Технические характеристики

Встроенный светодиодный индикатор
положения головки
да
Диапазон измерения, м: до 50, 100 (по спецзаказу)
Разрешение при цифровых выходах, мкм: 1, 2, 5, 10, 20, 50
Максимальная скорость
при разрешении 1 мкм, м/с:
4,16
Зазор между считывающей головкой
и магнитной шкалой, мм:
от 0,1 до 1,5
Повторяемость: точнее единицы дискретности
Гистерезис, мкм: до 2
Точность системы, мкм/м: ± 40 при 20°С
Напряжение питания, В: от 4,5 до 5,5 (защита от обратной полярности)
Ток потребления (без нагрузки), мА: – до 30 (цифровой выход)
– до 50 (аналоговый выход)
Выходные сигналы: – цифровой дифференциальный (по стандарту RS422A) с защитой от КЗ
– аналоговый дифференциальный (1В, 12мкА)
Кабель: гибкий, с двойным экраном
Масса, г: – считывающей головки (кабель 1м, без разъема) – 56,4
– магнитной шкалы (1м) – 60
– защитной фольги (1м) – 3,5
Температура, °С: – рабочая: от – 10 до + 80
– хранения: от – 40 до + 85
Степень защиты: IP 68
